EAGLEの使い方まとめ -その1-
はじめに
たまに基板を作って遊ぶのですが，EAGLEの使い方を忘れてしまいます。そこで今回は簡単な回路を作ってEAGLEの使い方をまとめていこうと思います。
参考サイト
EAGLEの使い方については様々なサイトで取り上げられています。
EAGLEの使い方 （回路図から基板作成まで） | AkiRacing.com
マーティーの工房日誌: EAGLE（回路基板CAD）インストールと使い方学習
Lチカ基板作成
ここから簡単な基板を作っていきます。前回紹介したLチカの回路を想定しています。
※EAGLEをインストールしていない方は上のサイトを参考にインストールしてください。
実行環境
- macOS 10.14
- EAGLE 9.0.1
ライブラリのダウンロード

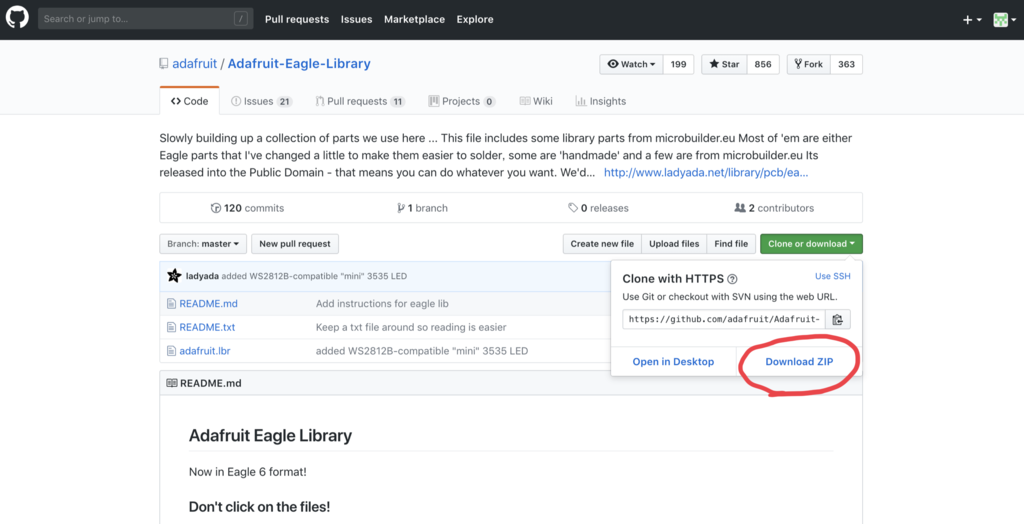

今回作成する基板に必要なライブラリをgithubからダウンロードします。
github.com
ダウンロードしたものはZIP形式のフォルダなので，任意の場所に展開します。展開したフォルダの中に，"adafruit.lbr"というファイルが確認できると思います。
EAGLEを起動し，"Libraries"の下に"lbr"フォルダを作成します。そのフォルダに"adafruit.lbr"をドラッグ&ドロップもしくはコピー&ペーストします。

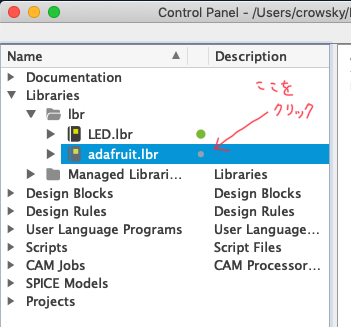

その後、グレーの円をクリックしてライブラリを有効にします。

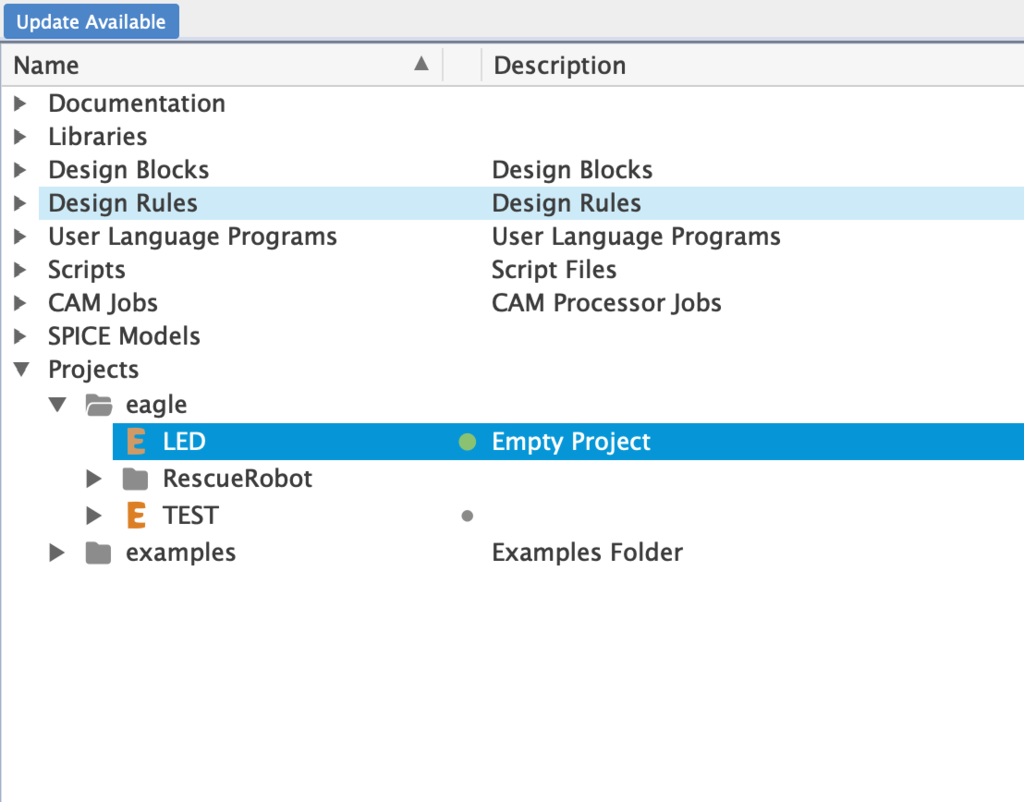

次に File -> New-> Project をクリックし、"LED"というプロジェクトを作成します。
回路図

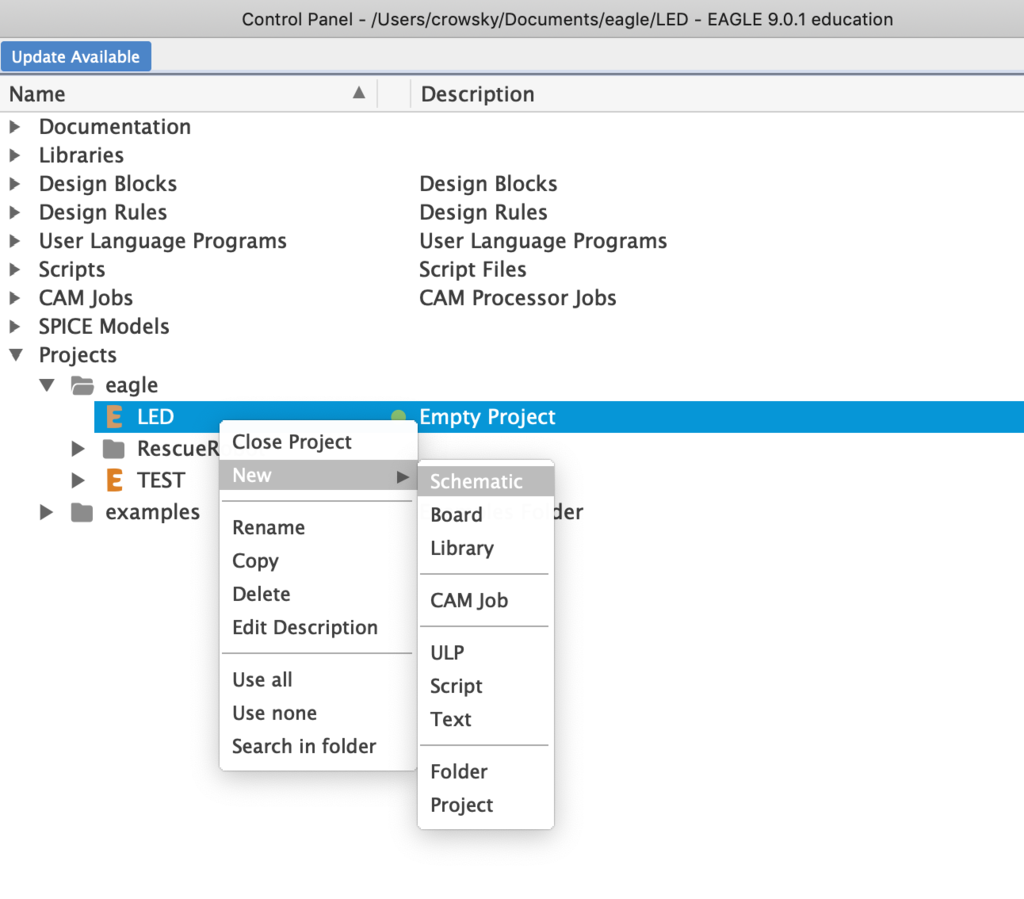

プロジェクトの場所で右クリックし、New->Schematicをクリック。

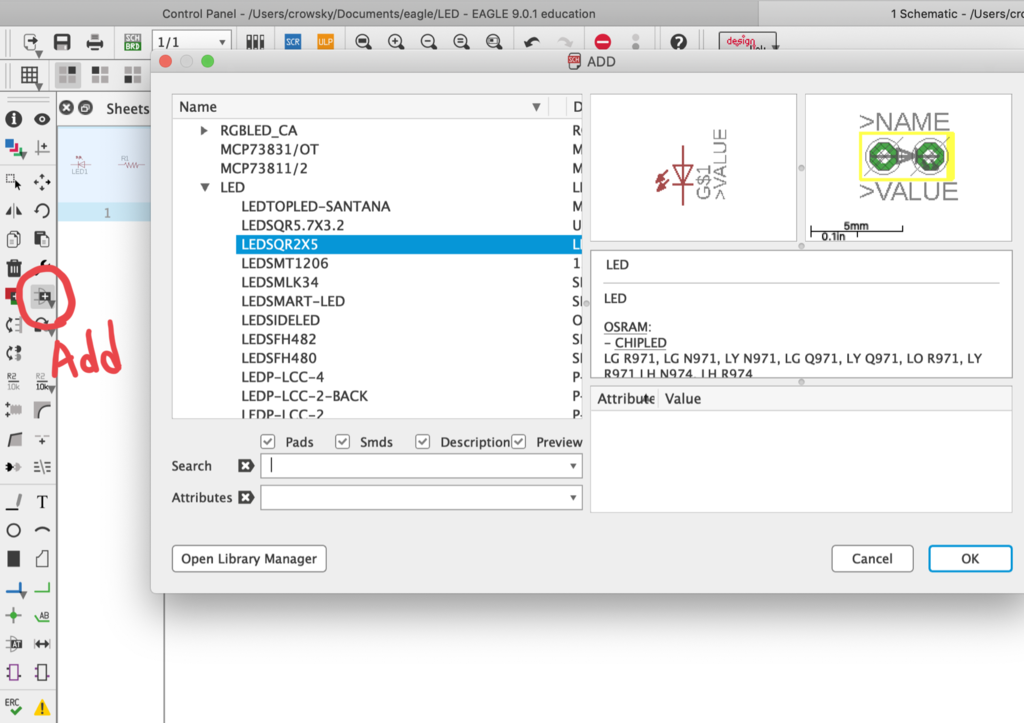

"Add"をクリックし、"adafruit"の中からLED(LEDSQR2X5)、抵抗(R-US_0204/5)を配置。

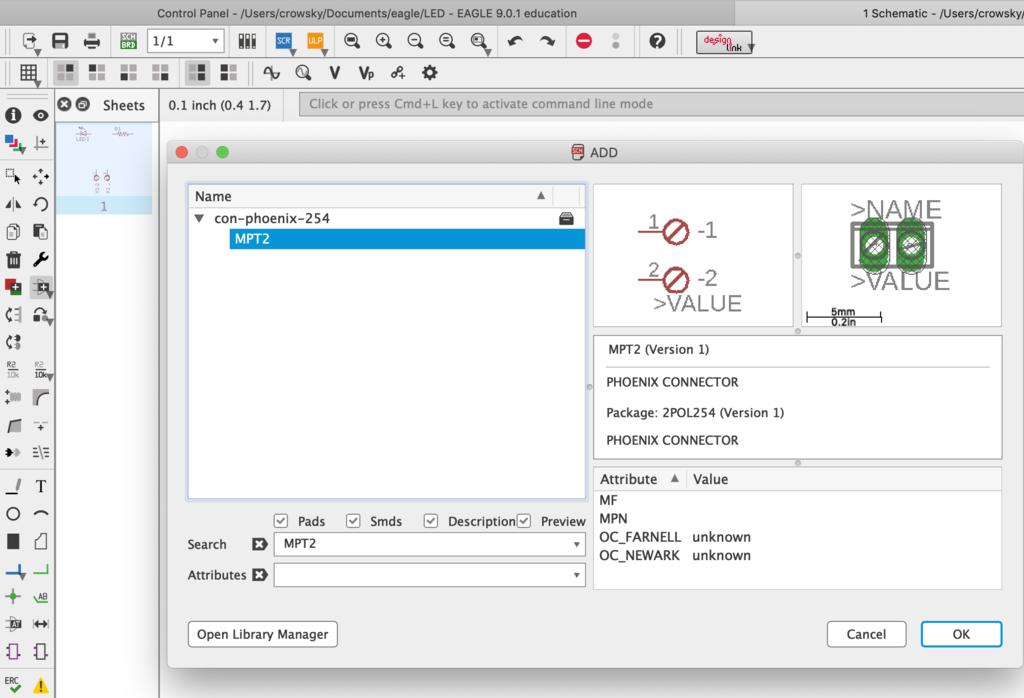

デジタルアウトとGND用に2ピンのモジュール(MPT2)を追加。

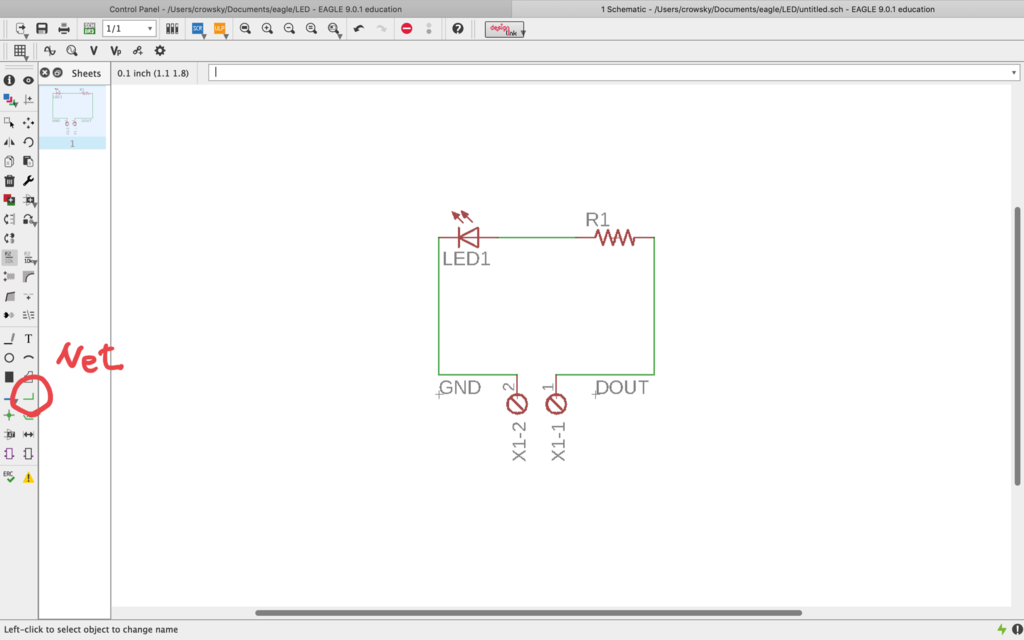

最後に"Net"をクリックし、下図のように配線をすれば回路図が完成します。
おわりに
次回はボード図についてまとめていきます。
