EAGLEの使い方まとめ -その2-

はじめに

前回に引き続きEAGLEの使い方をまとめていきます。

Lチカ基盤作成

ボード図

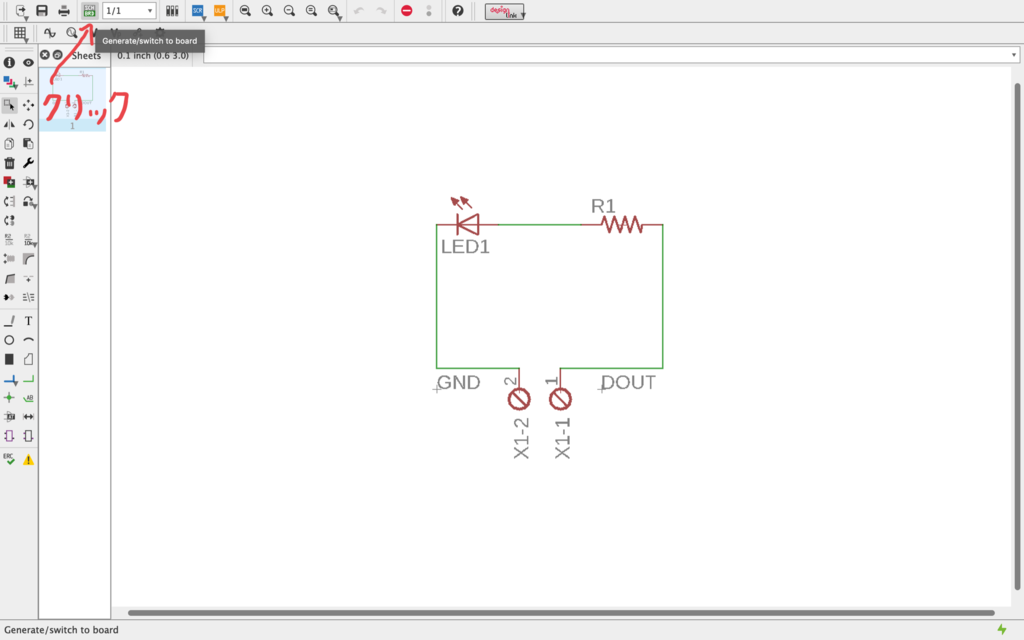

はじめにSchematicの左上にあるボタンをクリック。


f:id:crowsky:20181221150156p:plain:w460

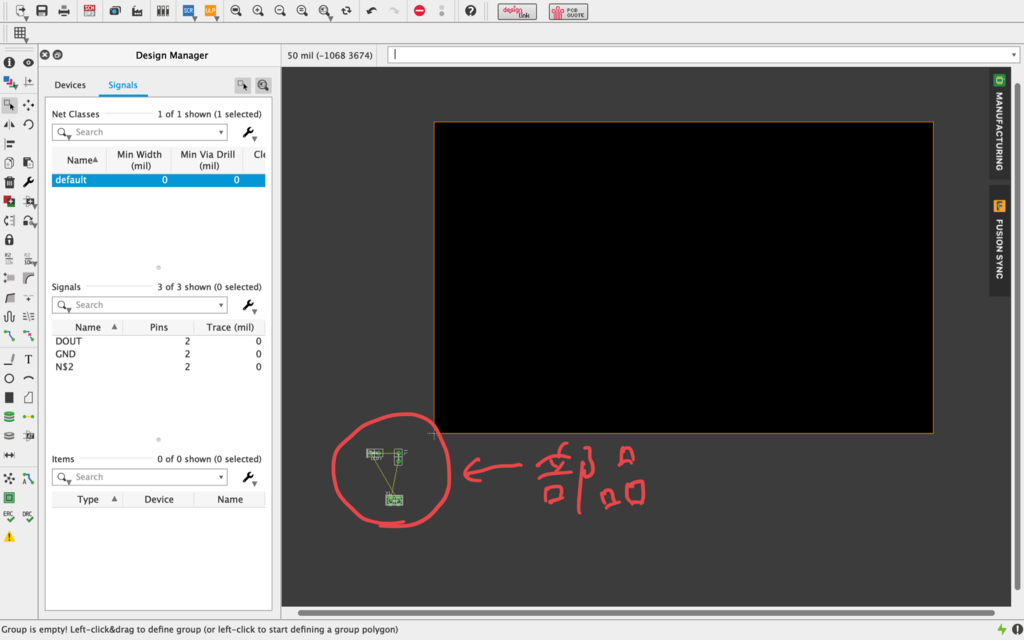

すると、回路図の部品が表示される。


f:id:crowsky:20181221150956p:plain:w460

次に部品の配置を決め、回路のパターンを作成していきます。

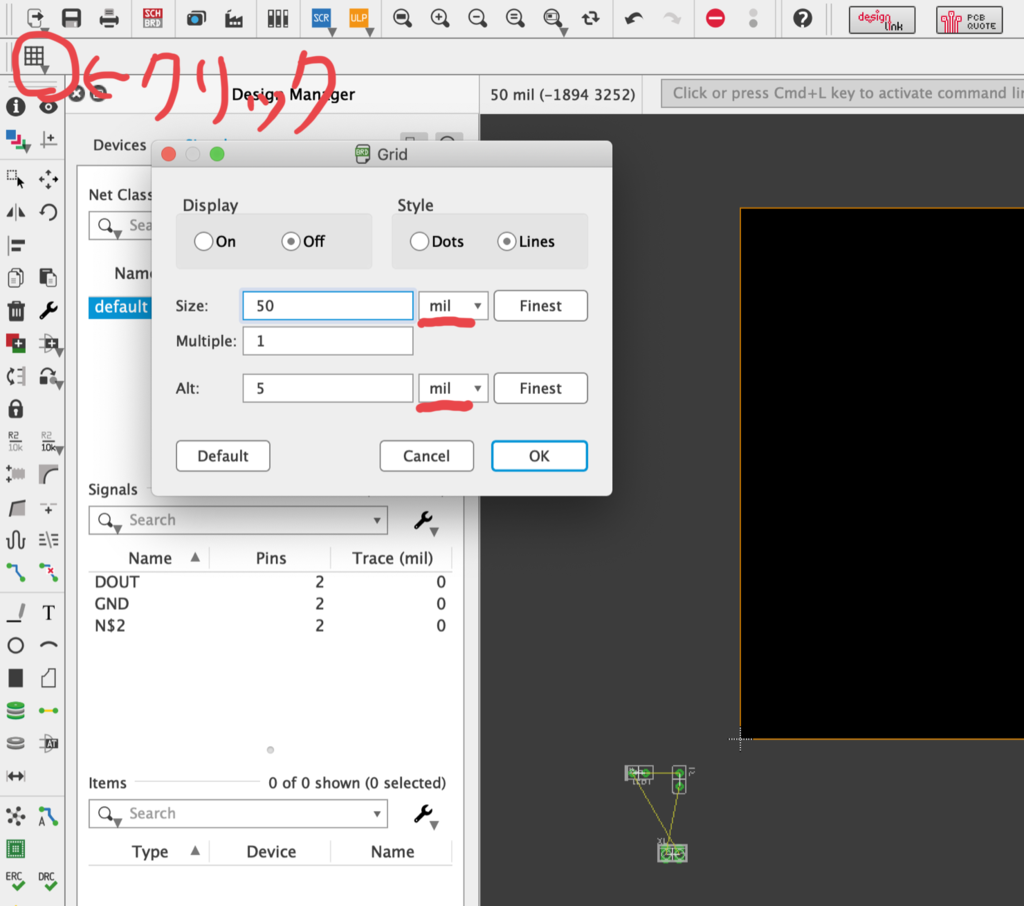

まず部品の配置ですが、単位が初期状態では"mil" (ヤード・ポンド法)になっているので"mm"に変更します。


f:id:crowsky:20181221152612p:plain:w460

f:id:crowsky:20181221152626p:plain:w460

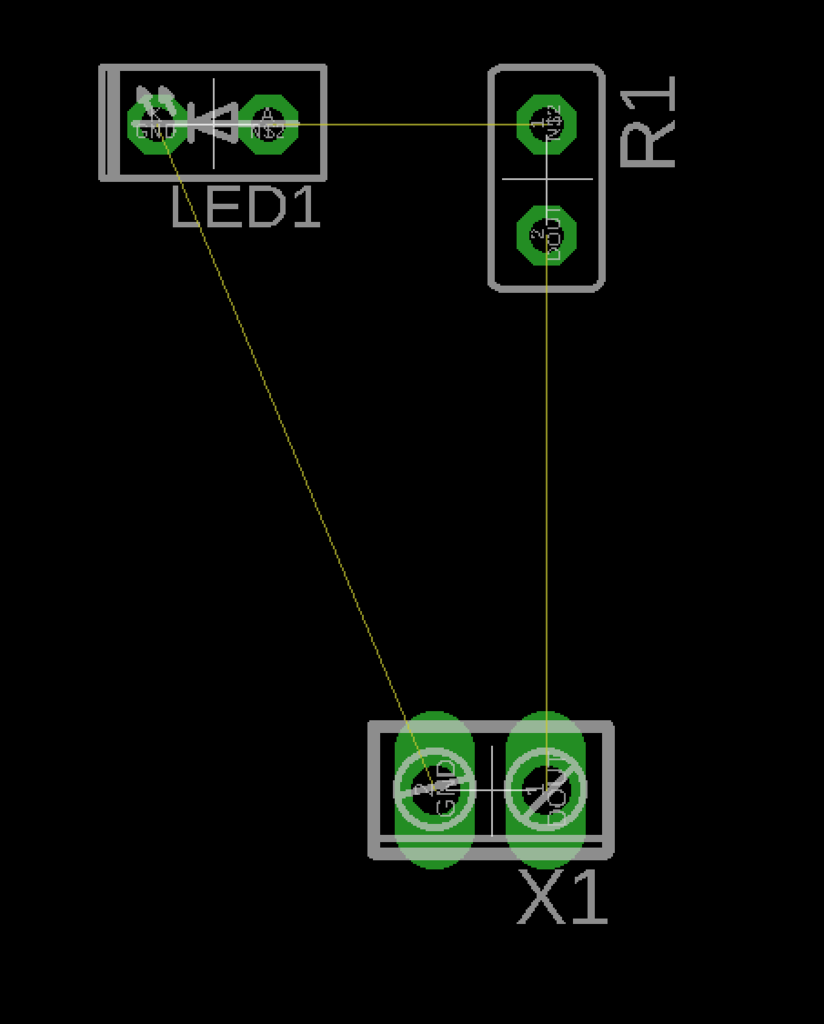

部品を下図のように配置します。部品と部品の間に線が引かれていますが,これは部品間の接続の関係を表しています。


f:id:crowsky:20181221153835p:plain:w260



次にパターンを作成します。主な作業はパッド(緑色の円)どおしの経路を作る作業になります。

手順

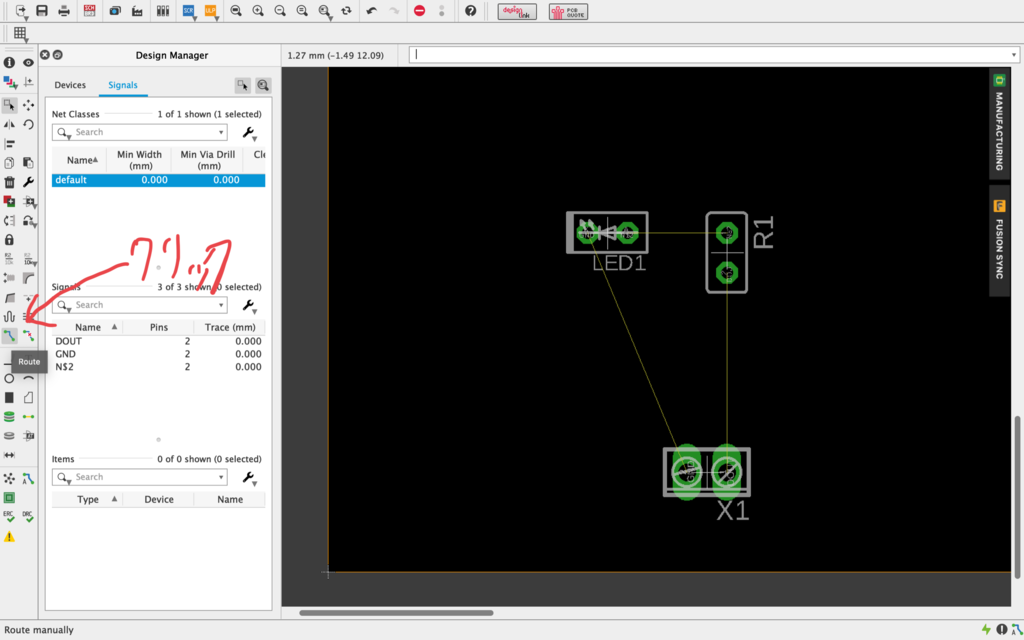

  • Routeをクリック
  • LayerをBottomに変更
  • Widthを適当なサイズに設定(今回は1.016mm)
  • パッドの中心をクリックし、対応するパッドまで線を引く


f:id:crowsky:20181221155133p:plain:w460

f:id:crowsky:20181221155201p:plain:w460

f:id:crowsky:20181221155224p:plain:w460

f:id:crowsky:20181221155358p:plain:w460

以上でボード図の作成は終了になります。

おわりに

前回と今回で,簡単にEAGLEの使い方をまとめました。
今回の基板は外部のライブラリを使用して作成しましたが、自分で部品を作成することも可能です。
